Przegroda izolacyjna M-20 do rozdzielni sn

Indeks

wymiar : 1000mm x 1050mm

napięcie pracy - 15kV

Security policy (edit with Customer reassurance module)

Delivery policy (edit with Customer reassurance module)

Return policy (edit with Customer reassurance module)

Opis
Szczegóły produktu

Opis

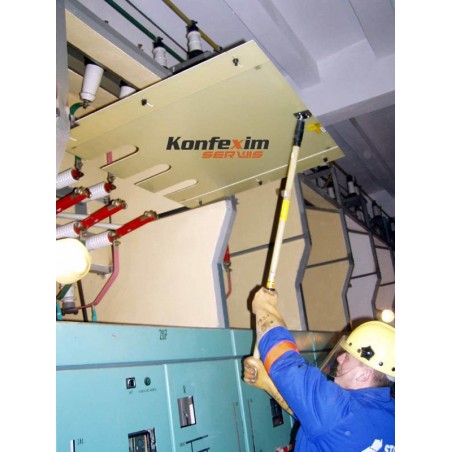

Przegroda izolacyjna M-20 używana jest w rozdzielniach sn chroniąc pracownika znajdującego się w celce odłącznika przed kontaktem z elementem będącym pod napięciem elektrycznym. Przegroda, po zamontowanych szynach w celce, wsuwana jest między otwarte styki odłącznika ,ograniczając w ten sposób dostęp do elementów pod napięciem. Przegroda M-20 jest tylko częściową ochroną przed elementami pod napięciem , ponieważ nie pokrywa ona całej strefy w której występuje ryzyko porażenia prądem elektrycznym.

Przegrody wykonujemy w następujących odmianach:

A - do wkładania bezpośrednio rękoma
B - z uchwytem umożliwiającym wkładanie za pomocą drążka izolacyjnego typu UDI.
A + B - przystosowana do wkładania zarówno rękoma jak i za pomocą drążka izolacyjnego

Sposobu wkładania przegrody zależy od możliwości bezpiecznego założenia jej związanego z usytuowaniem odłącznika i innymi ograniczeniami.

– napięcie znamionowe – 15 kV
– wymiary: szerokość – 1050mm, długość – 1000mm ( lub wg zamówienia)
– masa przegrody jw – 6 kg

Każdy wyrób jest fabrycznie przebadany na wytrzymałość na przebicie elektryczne.Załączona instrukcja użytkowania określa m.in. badania okresowe. Wyrób jest pakowany w futerał zabezpieczający go w czasie transportu i przechowywania.
