Uniwersalny drążek izolacyjny UDI-400-B

Uniwersalny drążek izolacyjny UDI-400-B , 400kV  trójczłonowy

Uniwersalny drążek izolacyjny typu UDI stosowany jest do obsługi elektroenergetycznych urządzeń niskiego, średniego oraz wysokie napięcia. Produkowany jest o różnym napięciu znamionowym, od 1kv do 400kV. Zapewnia skuteczną ochronę przed porażeniem elektrycznym izolując użytkownika od urządzeń elektroenergetycznych będących pod napięciem. Drążki izolacyjne zostały dopuszczone do prac pod napięciem, jak również elementy i urządzenia z nimi współpracujące.

Przeznaczenie drążka izolacyjnego

Drążek TDI-B służy do zakładania i zdejmowania uziemiaczy przenośnych zatrzaskowych (U-SM i U-SD), a także do współpracy ze wskaźnikami napięcia. Duży zasięg umożliwia zakładanie uziemiaczy z ziemi bez potrzeby wchodzenia na słup. Zaleca się, by teleskopowy drążek TDI-B pracował w pionie lub z niewielkim wychyleniem od niego — ok. 15 stopni dla członu dolnego w warunkach bezdeszczowych.

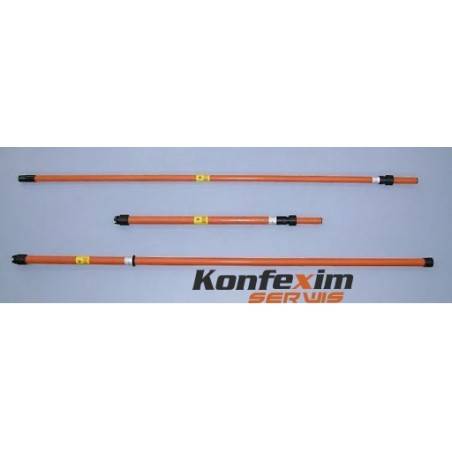

Drążek izolacyjny produkowany jest z rury ze szkła epoksydowego, wypełnionej pianką poliuretanową . Tworzywo to charakteryzuje się wysoką wytrzymałością. Głowica UDI drążka i ogranicznik wykonano z tworzywa izolacyjnego , zaś nasadkę zaślepiającą drążek od spodu z gumy odpornej na udary mechaniczne. Wszystkie materiały charakteryzuje wysoka wytrzymałość elektryczna i mechaniczna. W zależności od napięcia znamionowego drążek izolacyjny produkowany jest w wersji  jednolitej, dwuczłonowej lub trzyczłonowej. W modelach wieloczłonowych dodatkowo zastosowano złącza odporne na uszkodzenia. Mocowanie do drążka wskaźnika, uzgadniacza, zaczepu manewrowego lub innego elementu roboczego umożliwia głowica UDI, w którą został wyposażony każdy drążek.

Z drążkami współpracują, np. :

Zaciski uziemiaczy wyposażone w trzpienie do bezpośredniego mocowania ich na szynach lub przewodach
Zaczepy manewrowe ZO , ZU , ZL
Wskaźniki niskiego, średniego i wysokiego napięcia
Uzgadniacze faz
Chwytaki manewrowe
Piły do obcinania gałęzi
Szpikulce do strącania lodu np. z dachu
Inne urządzenia w energetyce z możliwością mocowania w głowicy UDI

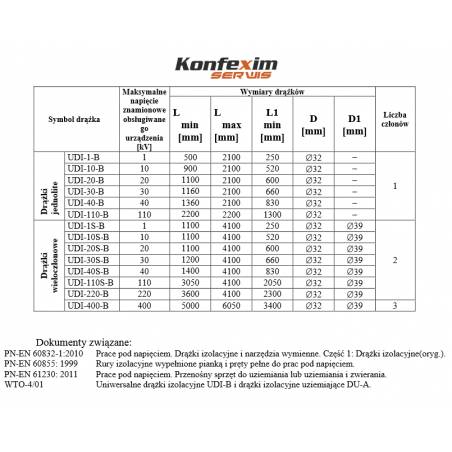

• PN-EN 60832-1:2010 Prace pod napięciem. Drążki izolacyjne i narzędzia wymienne. Część 1: Drążki izolacyjne (oryg.)
• PN-EN 60855: 1999 Rury izolacyjne wypełnione pianką i pręty pełne do prac pod napięciem
• PN-EN 61230: 2011 Prace pod napięciem. Przenośny sprzęt do uziemiania lub uziemiania i zwierania
• WTO-4/01 Uniwersalne drążki izolacyjne UDI-B i drążki izolacyjne uziemiające DU-A
