Jak kontrola kolejności faz przed uruchomieniem silnika chroni napęd i ogranicza przestoje
Odwrócona kolejność faz w silniku trójfazowym powoduje natychmiastową zmianę kierunku wirowania wirnika. Napęd zaczyna obracać się w przeciwną stronę, co w ułamku sekundy zaburza pracę całego podłączonego układu. Brak weryfikacji instalacji przed rozruchem to prosta droga do uszkodzeń mechanicznych drogiego sprzętu i długotrwałych przestojów całych linii technologicznych.
Co zmienia odwrócona kolejność faz w silniku trójfazowym?

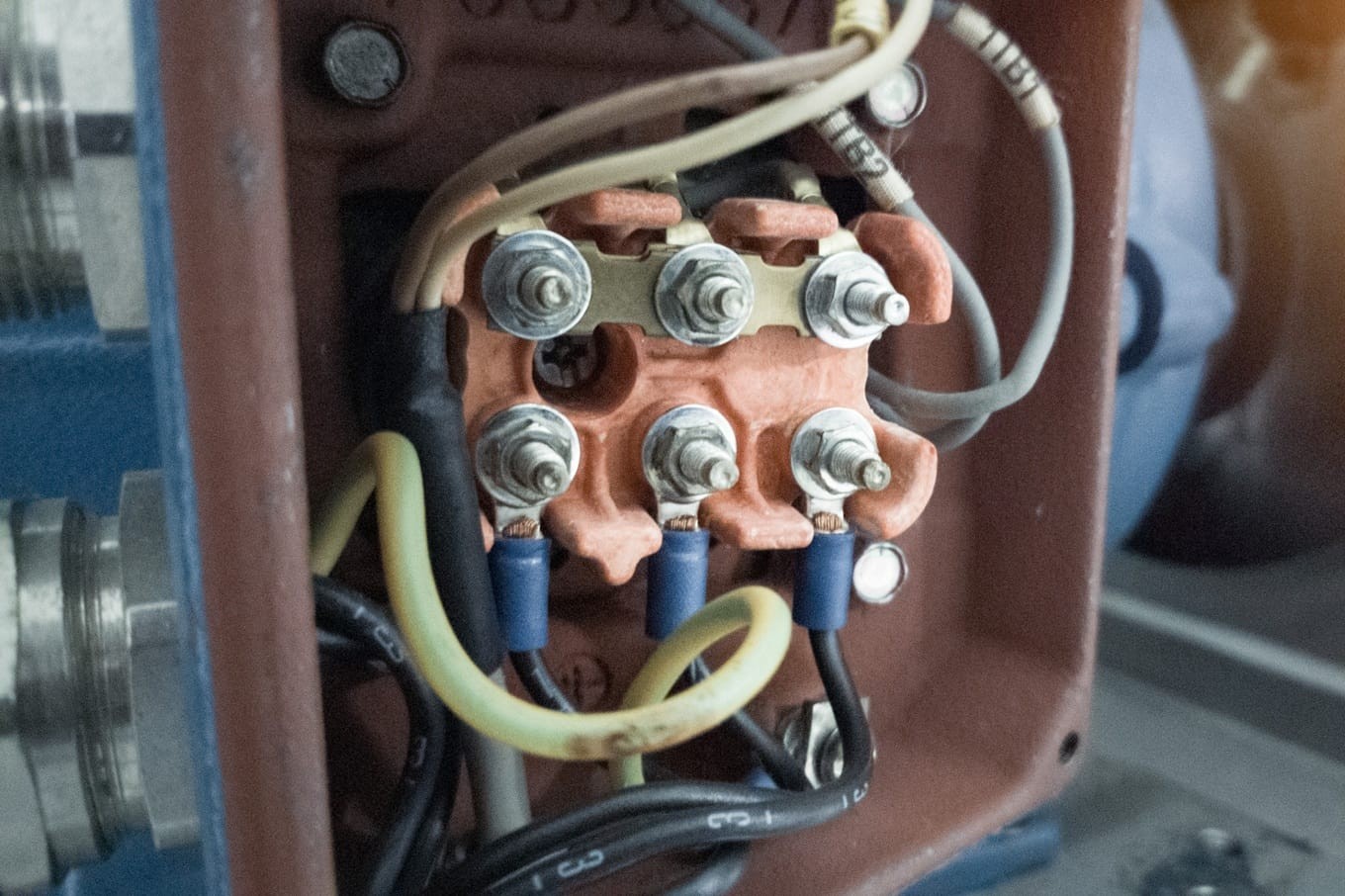

W silniku trójfazowym układ faz L1-L2-L3 wyznacza docelowy kierunek wirującego pola magnetycznego. Zamiana jakichkolwiek dwóch przewodów odwraca ten kierunek, wymuszając odwrotny ruch wirnika. Pompy tłoczą wówczas medium w przeciwnym kierunku, a duże wentylatory zasysają powietrze zamiast je wydmuchiwać na zewnątrz.
W praktyce budowlanej i przemysłowej taki błąd pojawia się najczęściej po wymianie kabli zasilających lub rutynowych pracach serwisowych w rozdzielni. Konsekwencją niezauważenia pomyłki bywa zalanie pomieszczenia technologicznego, zniszczenie mechaniczne elementów napędu albo awaria całego ciągu produkcyjnego.
Jak odczytać wynik z urządzenia pomiarowego?
Odpowiednio podłączony uzgadniacz faz porównuje sekwencję napięć w trzech badanych przewodach i generuje wyraźny sygnał akustyczno-optyczny. Przerywany dźwięk oraz migająca dioda oznaczają pełną zgodność, natomiast ciągły sygnał informuje o odwrotnej kolejności podłączenia.
Jako hurtownia BHP zaopatrująca warszawskie firmy energetyczne obserwujemy, że monterzy najchętniej wybierają sprzęt współpracujący z drążkami izolacyjnymi. Pozwala to na w pełni bezpieczny odczyt z większej odległości. Jasny sygnał świetlny i głośny brzęczyk ułatwiają działanie w terenie, gdzie naturalne oświetlenie bywa słabe, a hałas z otoczenia utrudnia bezpośrednią komunikację.
Kiedy sprawdzenie faz chroni pompy przed uszkodzeniem?
Weryfikacja układu żył przed pierwszym rozruchem bezpośrednio chroni pompy przed destrukcyjną pracą na sucho lub niebezpiecznym ruchem wstecznym. Przemysłowe wentylatory oraz potężne sprężarki również wymagają bezwzględnie poprawnego kierunku obrotów, aby uniknąć błyskawicznego przeciążenia łożysk i uszkodzenia delikatnych łopatek.
W nowoczesnych instalacjach przemysłowych taka kontrola stanowi nienaruszalny punkt procedury rozruchowej po każdym remoncie sprzętu. W naszej praktyce dostaw dla firm wykonawczych wyraźnie widzimy, że sprzęt pomiarowy tego typu stanowi absolutną podstawę w skrzynce narzędziowej. Próba włączenia potężnego silnika bez weryfikacji często grozi zerwaniem sprzęgieł.
Najczęstsze błędy przy weryfikacji przewodów zasilających
Głównym problemem jest oparcie się wyłącznie na kolorach żył izolacji, przy całkowitym braku fizycznej weryfikacji miernikiem. Instalatorzy błędnie zakładają, że poprzednia ekipa zachowała standardowe barwy. Aby uniknąć fałszywych odczytów i późniejszych awarii, należy eliminować podstawowe pomyłki:
- pominięcie testu po wymianie nawet krótkiego fragmentu przewodu w szafie sterowniczej,
- nieprawidłowe przyłożenie styków miernika, co przy braku jednej fazy daje mylny wynik,
- ignorowanie silnych zabrudzeń na końcówkach pomiarowych,
- prowadzenie pomiaru w skrajnie wilgotnym środowisku bez urządzenia o podwyższonej szczelności.
Jak kontrola wpisuje się w procedurę bezpiecznego rozruchu?
Badanie kolejności napięć to jeden z absolutnie pierwszych kroków w procedurze uruchomienia instalacji, wykonywany tuż po sprawdzeniu rezystancji izolacji. Prawidłowy odczyt daje zielone światło przed podaniem pełnego napięcia na styczniki lub wrażliwe na przeciążenia falowniki.
W polskim sektorze energetycznym test ten figuruje w każdej zakładowej instrukcji eksploatacji maszyn. Kompletując zamówienia dla firm w Konfexim Serwis, regularnie dostarczamy wskaźniki w jednym zestawie z rękawicami elektroizolacyjnymi. Stanowi to spójny i zgodny z normami ekwipunek do działań pod napięciem.
Cechy sprzętu kluczowe w codziennej pracy montera
W trudnych warunkach środowiskowych decyduje odporność na skrajne temperatury od –25°C do +70°C oraz wytrzymała obudowa, formowana najczęściej z twardego poliwęglanu. Brak konieczności wprowadzania skomplikowanej kalibracji przed każdym użyciem drastycznie skraca czas przygotowania do badań.
Intensywne diody LED dają pewność, że pracownik w pełnym rynsztunku i nausznikach ochronnych bez najmniejszego problemu zarejestruje wynik z drążka. Dla firm kompletujących tego typu zestawy narzędzi dobrym krokiem jest sprawdzenie naszej oferty urządzeń elektroizolacyjnych, które w pełni odpowiadają na te rygorystyczne wymagania.
Wpływ weryfikacji kierunku wirowania na ciągłość produkcji
W halach wyposażonych w pompy ssące lub zautomatyzowane przenośniki taśmowe pomiar stanowi pierwszą barierę przed katastrofalną usterką mechaniki. Zwykłe odwrócenie kierunku pracy głównego silnika potrafi zablokować transport materiału na wiele dni, generując potężne straty finansowe.
Należy bezwzględnie badać układ po każdej, nawet najdrobniejszej ingerencji w kable zasilające. Regularne i szybkie testowanie eliminuje ryzyko zniszczenia napędów i zauważalnie wydłuża czas bezawaryjnej pracy całego parku maszynowego.
Odwrócona kolejność faz zmienia kierunek wirowania silnika trójfazowego i może uszkodzić pompy, wentylatory oraz inne napędy. Uzgadniacz faz daje czytelny sygnał akustyczno-optyczny, ułatwia szybką kontrolę po serwisie i ogranicza ryzyko błędnego rozruchu. Sprawdzenie faz jest ważnym elementem bezpiecznego uruchomienia instalacji w energetyce i przemyśle.
FAQ
Kiedy warto sprawdzać kolejność faz przed uruchomieniem silnika?
Kolejność faz warto sprawdzać po każdym serwisie rozdzielni, wymianie przewodów, podłączeniu nowego odbiornika i przed pierwszym rozruchem instalacji. Taki test pozwala wykryć zamienione przewody zanim napęd zacznie pracować w złym kierunku. Ma to duże znaczenie przy pompach, wentylatorach, sprężarkach i przenośnikach.
Co sygnalizuje uzgadniacz faz podczas pomiaru?
Uzgadniacz faz sygnalizuje poprawną lub nieprawidłową sekwencję napięć w trzech przewodach. W praktyce różne sygnały dźwiękowe i świetlne informują, czy kolejność jest zgodna z oczekiwaną. Dzięki temu odczyt jest szybki i możliwy także w trudniejszych warunkach terenowych.
Dlaczego zła kolejność faz jest groźna dla pomp i wentylatorów?
Zła kolejność faz powoduje odwrócenie kierunku obrotów, więc pompa może tłoczyć medium wstecz, a wentylator pracować odwrotnie do założonego kierunku. To zwiększa ryzyko przeciążenia, uszkodzenia łożysk, łopatek i sprzęgieł. W skrajnym przypadku prowadzi to do awarii całego układu.
Jakie błędy najczęściej zafałszowują wynik pomiaru faz?
Najczęstsze błędy to pominięcie testu po drobnej przeróbce przewodów, złe przyłożenie końcówek pomiarowych i opieranie się wyłącznie na kolorach żył. Problemem bywa też zabrudzenie styków oraz pomiar w wilgotnym środowisku bez odpowiednio zabezpieczonego urządzenia. Każdy z tych czynników może opóźnić wykrycie pomyłki.
Jakie cechy uzgadniacza faz są najważniejsze w pracy terenowej?
Najważniejsza jest czytelna sygnalizacja, odporność obudowy i prosta obsługa bez czasochłonnej przygotówki. W terenie liczą się też dobra widoczność wskazań, pewne działanie w trudnych warunkach oraz możliwość szybkiego użycia po serwisie lub montażu. To skraca czas uruchomienia i zmniejsza ryzyko błędu.
